| Lugar de origen: | China |
| Nombre de la marca: | TOPER |
| Certificación: | CE |
| Número de modelo: | DY500 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | envase estándar |
| Tiempo de entrega: | cerca de 30 días laborables después de reciben su pago |
| Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union |
| Capacidad de la fuente: | 10 sistemas por el mes para esta prensa de filtro de la correa |
| Filter belt width: | 500mm | Capacity: | 3-5.2m3/h |
|---|---|---|---|
| Dry volume: | 45-78kg/h | Moisture content: | 63-84.5% |
| Motor power: | 0.75kw | Reference dimension: | 2600*1050*2175mm |
| Weight: | 830kg | Application: | pinting and dyeing, urban waste water, chemical |
| Function: | dehydration,thickening and concentration | Voltage: | 380V/220V /400-450V/Customized |
| Resaltar: | Prensa de filtro industrial,unidad de la prensa de filtro |
||

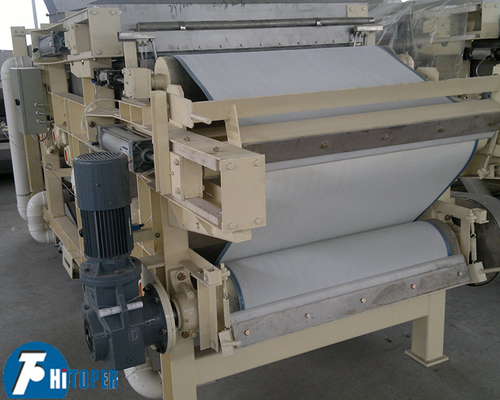

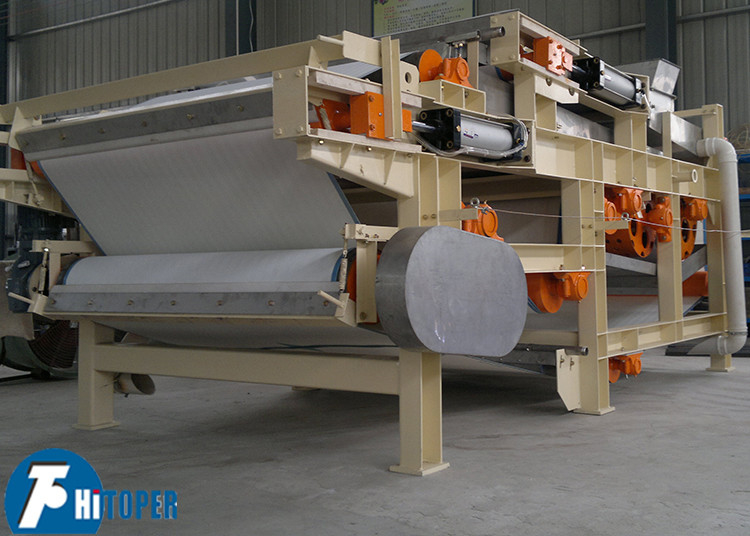

Prensa de filtro de cinturón de tratamiento de aguas de lodo con descarga continua
Introducción de la prensa de filtro de cinturón
La sección de engrosamiento independiente puede filtrar fácilmente el lodo aglomerado, lo que mejora en gran medida la capacidad de procesamiento.Diseño especial de rodillos cóncavos y convexosLa banda de filtro patentada superior, el filtrado se separa rápidamente, el pastel de barro tiene una excelente descamabilidad y el residuo de lodo es pequeño.La tasa de captura de lodos es buena y la eficiencia es alta. Alta estabilidad y excelente durabilidad. No hay ruido y vibración. Bajo consumo de energía. En comparación con las máquinas domésticas de deshidratación de lodos, e incluso otras marcas europeas y americanas,la máquina de deshidratación de lodos es mejor que otros modelosLa principal diferencia es que este paño filtrante es diferente porque utiliza tres tipos de longitud.que es un paño de filtro no pegajoso y un dispositivo con la menor cantidad de agua de limpieza.
Rango de aplicaciones
Se utiliza ampliamente en la deshidratación de lodos de aguas residuales urbanas, impresión y teñido de textiles, galvanizado, fabricación de papel, cuero, elaboración de cerveza, procesamiento de alimentos, lavado de carbón, petroquímica, química,metalurgiaTambién es adecuado para la separación de sólidos o la producción industrial.
1Especificación de piezas
| - No, no es así. | Nombre | Especificación |
| 1 | Anfitrión |
Motor principal de 0,75 kW con una presión de cuña de 5 rollos, material de una prensa de filtro de banda completa SS304 |
| 2 | El tanque |
0motor de mezclador de.37kw, Mezcla excéntrica de doble paleta de acero inoxidable |
| 3 | Concentrador de tambor | 0.37kw motor, pantalla horizontal de acero inoxidable, rotación uniforme, tejido uniforme |
| 4 | El cinturón | Cinturón de filtro de poliéster de 80-100 mallas, incluido en el hospedador |
| 5 | Sistema de control eléctrico | Completamente automático, banda de grandes nombres,incluido el control de gas,incluido en el host |
2Parámetro principal
2.1 Rendimiento básico:
Velocidad de la cinta de filtro:1-9m/min (regulable)
Duración del cinturón de filtro:≥2000h
Duración del rodamiento:≥ 50000h ((tipo de bolas de aceite)
Calificación de protección del motor:IP54
Grado de aislamiento del motor:F
Método de enfriamiento del motor:Método de enfriamiento del ventilador
Materiales: SUS304
2.2 Dispositivo de transmisión
Potencia del motor:0.75kw
Velocidad del cinturón de conducción: ajustable ((1 metro ~ 9 metros / minuto)
Ventilación: 380 V
Corriente de arranque:3.67A
Frecuencia:conversión de frecuencia
Velocidad de rotación:conversión de frecuencia
Calificación de protección del motor:IP54
Grado de aislamiento del motor:F
2.3 Tanque
Material: SUS304
Material de la hoja de agitación:SUS-304
Material del eje de agitación:SUS-304
Velocidad del mezclador:36rpm ((Diseñado de acuerdo con las características del lodo)
Potencia del motor:0.37 kw
Ventilación: 380 V
Moneda de inicio:1.12A
frecuencia: 50 Hz
Calificación de protección del motor:IP54
Grado de aislamiento del motor:F
2.4 Unidad centrífuga de deshidratación concentrada
Material: SUS304
Rango de concentración: 4% a 8%
Material de las pantallas:SUS304
Velocidad del mezclador:17rpm ((Diseñado de acuerdo con las características del lodo)
Fabrica de cajas de cambios:Guangyuan, Taiwán, China
Potencia del motor:0.37 kw
Ventilación: 380 V
Frecuencia de arranque:1.12A
Frecuencia: 50 Hz
Calificación de protección:IP54
grado de aislamiento:F
2.5 Dispositivo de lavado
Material de las boquillas:productos de aleación de bronce
Método de limpieza del paño de filtro:Método de lavado continuo del lado delantero de la mesa con boquilla (paño de filtro superior) Modo de lavado continuo delantero y trasero de la mesa con boquilla (paño de filtro inferior)
Especificación:1/4 ¢ 9504
Método de limpieza de las boquillas:Limpieza manual de desmontaje (construcción del tubo de pulverización es fácil de desmontar y limpiar)
Especificación del tubo de limpieza:40 A ((φ1.5)
Presión de limpieza: > 3,5 kg/cm2
Volumen de agua de limpieza:aproximadamente 4 m3/h
Parámetros técnicos de la prensa de filtro de cinturón:
|
El tipo |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| Ancho del filtro ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Capacidad de concentración (s.s.)1.5 a 2.5%) |
6 ¢ 9 | 8 ¢ 12 | 12 ¢ 18 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Volumen en seco ((kg/h) | 110 ¢ 225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ¥950 | ||
| Contenido de humedad (%) | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | ||
| Potencia del motor ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Las dimensiones de referencia (mm) |
- ¿ Qué? | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| No | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H. | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Peso (en kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Prensa de filtro de correa uso típico del estiércol:
