| Lugar de origen: | China. |
| Nombre de la marca: | TOPER |
| Certificación: | CE |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Exportar envases de madera estándar, sin madera maciza. |
| Tiempo de entrega: | 10-15 días laborables después de recibir su dinero |
| Condiciones de pago: | Los datos de las operaciones de transferencia de los Estados miembros a través de la Unión Europea s |
| Capacidad de la fuente: | 500 juegos por mes para esta prensa de filtro de cámara |
| Área de filtrado: | 20m2 | Tamaño de la placa: | 630*630mm |
|---|---|---|---|
| Volumen de la cámara: | 297L | Número de placa: | 24 piezas |
| Presión del filtro: | 0,6 MPa | descarga de pastel: | A mano |
| Motor: | 2,2 KW | Compresión: | sistema de cilindros hidráulicos |
| tipo de compresa: | compresa hidraulica | Material de la placa de filtro: | Polipropileno reforzado |
| Función: | Separación sólido-líquido | Solicitud: | Alimentos, bebidas, químicos, minerales, farmacia, biológicos, etc. |
| Voltaje: | 380V/220V /400-450V/Personalizado | condición: | Nuevo |

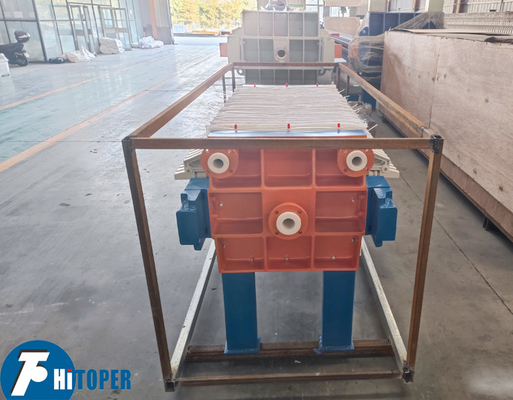

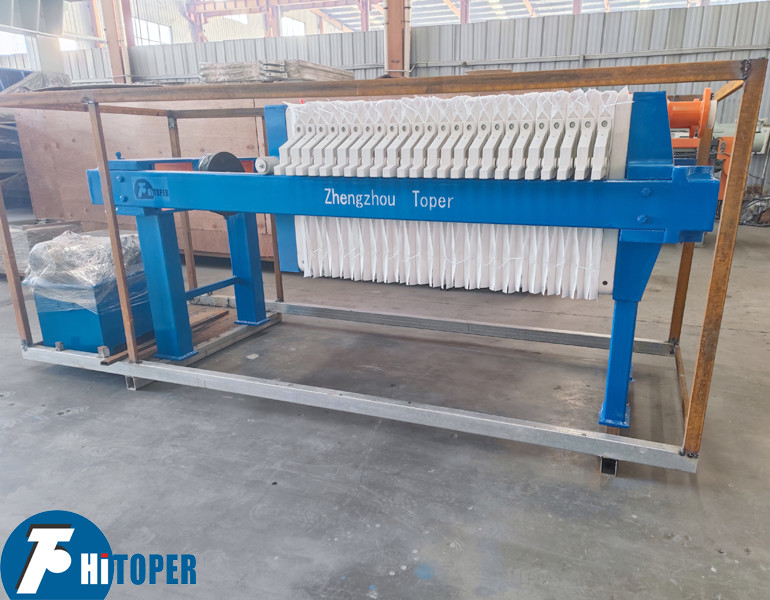

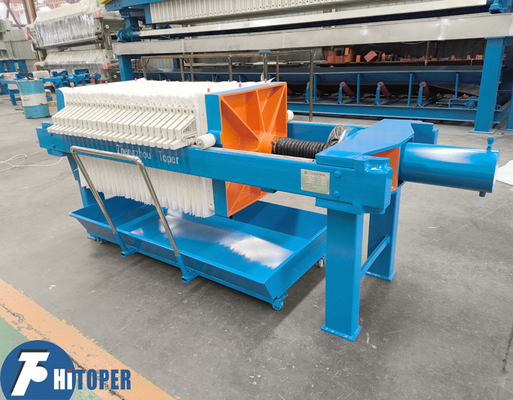

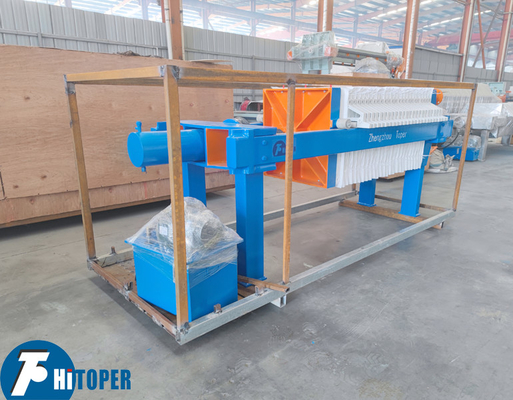

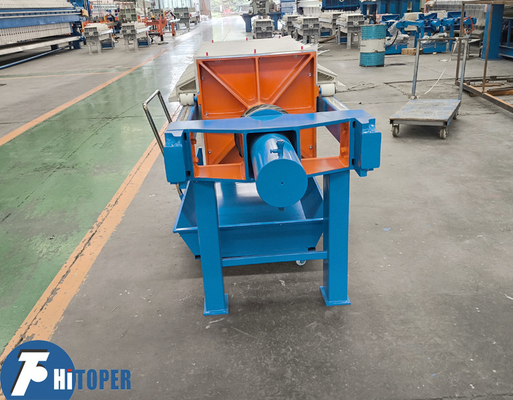

Prensa Hidráulica de Placa de Cámara de 630X630 mm para Separación Sólido-Líquido
Esta prensa de filtros se utiliza en caliente y se aplica ampliamente en las industrias del petróleo, química, metalurgia, protección del medio ambiente, alimentos, bebidas, farmacéutica, azúcar, almidón, papel, lavado de carbón, cerámica, procesamiento de minerales y diversas industrias de tratamiento de aguas residuales para la separación de sólidos y líquidos.
Descripción de la prensa de filtros de cámara
La prensa de filtros consta de un marco, placas de filtro, sistema de prensado y un armario de control eléctrico.
El marco consta de una base, una placa de empuje, una placa de cola y una viga, y el marco soporta el dispositivo de prensado y las placas de filtro.
Las placas de filtro se instalan en la viga entre la placa de cola y la placa de empuje, con el paño filtrante intercalado entre ellas.
La estructura del tipo placa-marco y la prensa de filtros de cámara es la misma. Excepto la parte de filtrado que consta de una placa, un marco y un paño filtrante, con una cámara de filtrado entre la placa y el marco.
El flujo de líquido de la prensa de filtros se puede dividir en flujo abierto y flujo cerrado. El flujo abierto se refiere a que el filtrado se descarga directamente de la salida de la placa de filtro, el flujo cerrado se refiere a que el filtrado se recoge de varias placas de filtro antes de ser descargado del puerto de filtrado.
Operación de la prensa de filtros de cámara,
En operación, el dispositivo de prensado impulsa la placa de empuje para presionar la placa de filtro y el paño filtrante entre la placa de empuje y la placa de cola. Se forman cámaras de filtro entre las placas de filtro prensadas y los materiales entran en las cámaras de filtro a través de la entrada de alimentación de la placa de cola. Las partículas sólidas permanecen en las cámaras de filtro formando tortas, mientras que el líquido se descarga de la máquina a través de la torta de prensa y el paño filtrante. Para lavar las tortas de prensa, se puede introducir agua de lavado a través de la entrada de lavado de la placa de cola. De manera similar, se secan las tortas de filtro con aire comprimido que entra por la entrada de lavado.
Parámetro técnico básico de la prensa de filtros de cámara:
| Tipo |
Área de filtrado (m2) |
Tamaño de la placa de filtro (mm) |
Espesor de la torta de filtro (mm) |
Volumen de la cámara de filtro (L) |
Número de placas de filtro (PCS) |
Presión de filtrado (MPa) |
Potencia del motor (KW) |
Peso (Kg) |
Dimensiones (mm) (L×A×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Diferentes series de productos Toper como se indica a continuación:
1. Prensa de filtros de cámara común
2. Prensa de filtros de membrana, tiene la función de segundo prensado, para darle una menor humedad de la torta.
3. Prensa de filtros de acero inoxidable, muy vendida en la industria alimentaria, farmacéutica y química.
4. Prensa de filtros de hierro fundido, que puede soportar lodos a alta temperatura como 300 °C o superior.
5. Prensa de filtros de placa redonda, la presión de filtración puede ser de 1.5 MPa, muy vendida en caolín, arcilla, cerámica y otros lodos.
6. Prensa de filtros de banda, trabajo continuo y mejor utilizada para desechos humanos y similares.
7. Filtro de bolsa y otros filtros más pequeños.
8. Placa de filtro, paños de filtro y otros accesorios.
9. Centrífuga de alimentación y descarga manual común
10. Centrífuga de alimentación y descarga automática
11. Centrífuga decantadora, trabajo continuo con gran capacidad.
12. Centrífuga tubular y centrífuga de discos con un factor de separación más alto para separar el lodo con menor contenido de partículas y pequeña diferencia de gravedad específica entre la fase sólida y la fase líquida.
