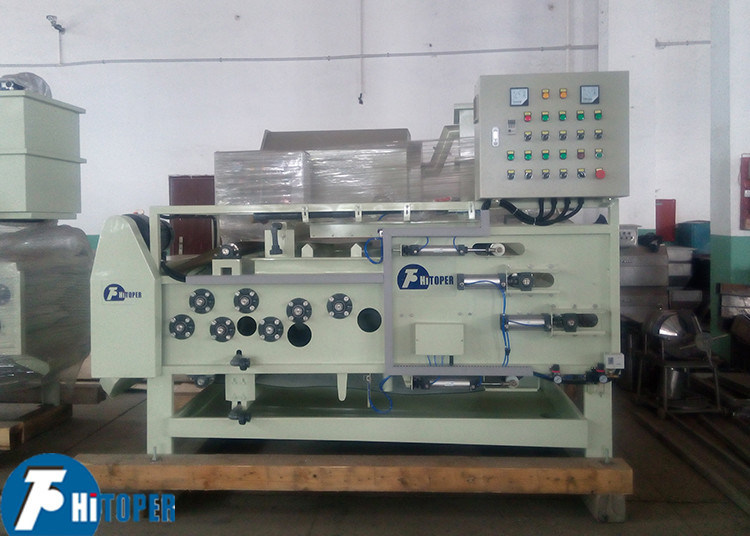

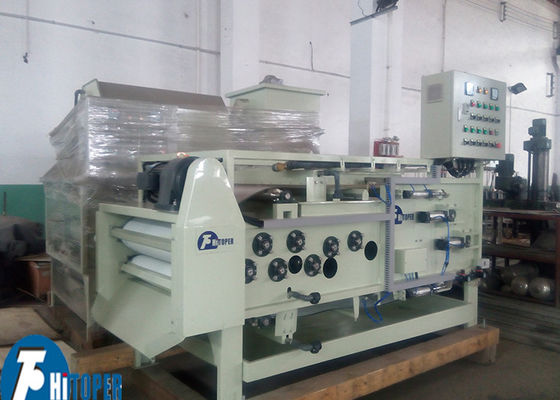

Filtro Prensa de Banda Automático con Zona Avanzada de Floculación de Lodos y Deshidratación por Gravedad para Tratamiento de Aguas Residuales

Filtro prensa de banda de acero inoxidable, Filtro prensa de banda de deshidratación al vacío automático





La prensa de filtro de banda serie DY es el instituto nacional de investigación con la introducción de tecnologías avanzadas extranjeras basadas en el desarrollo exitoso de nuevos modelos, ampliamente utilizados en el tratamiento de aguas residuales urbanas, química, refinación de petróleo, metalurgia, papel, cuero, alimentos, lavado de carbón, industria de impresión y teñido, deshidratación de lodos. Operación continua de la máquina, alto grado de automatización, ahorro de energía, alta eficiencia, fácil mantenimiento, es ideal para equipos de deshidratación de lodos.





Características de diseño de la prensa de filtro de banda:



1. Tecnología avanzada australiana, apariencia hermosa.

2. Gran rigidez estructural, funcionamiento suave, bajo nivel de ruido.

3. Configurar equipos avanzados de pre-enriquecimiento, efecto de floculación del lodo, bajos costos operativos.

4. Zona de deshidratación por gravedad con distribuidor avanzado, distribución del material para extender la vida útil del filtro.

5. Con una zona de deshidratación por gravedad en forma de cuña larga y zona de deshidratación, el material se deshidrata completamente para garantizar que el material no se desborde en el área de prensado.

6. Rodillos dispuestos en un sistema científico y ordenado, deshidratación por gravedad, deshidratación en forma de cuña, deshidratación por prensado se descargan sin interferir entre sí. Relación de deshidratación por prensado de rodillos de gran diámetro, efecto de deshidratación, capacidad de producción, eficiencia energética.

7. Desde la alimentación hasta la descarga del pastel, operación continua, alto grado de automatización, se puede instalar una interfaz PLC según sea necesario, para facilitar el control centralizado por computadora.

8. Transmisión de potencia por rango de velocidad de conversión mecánica o de frecuencia, amplia adaptabilidad.

9. Dispositivo de lavado a contracorriente con fiabilidad, garantiza el efecto de deshidratación del filtro.

10. Dispositivo neumático de tensión y corrección automática neumática para garantizar el funcionamiento normal y la seguridad del filtro.

11. Operación segura y confiable, seguridad infrarroja y seguridad de una gama completa de dispositivos de parada de emergencia.

12. Se puede configurar según diferentes materiales con diferentes especificaciones del filtro, filtrado y alta precisión.





Composición de las piezas:



1. Marco

2. Dispositivo de distribución de lodos

3. Bandeja superior de recepción de líquidos

4. Sistema de rodillos de deshidratación

5. Sistema de rodillos de compresión

6. Dispositivo de tensado

7. Bandeja central de recepción de líquidos

8. Dispositivo de lavado

9. Rodillo de ajuste superior

10. Banda de filtro superior

11. Rascador superior

12. Rascador inferior

13. Dispositivo de accionamiento

14. Banda de filtro inferior

15. Rodillo de ajuste inferior

16. Bandeja inferior de recepción de líquidos





NOTA:



1. La máquina funciona sin problemas, sin impacto de vibración

2. La carga del cimiento es 1.6 veces el peso de la máquina. El grosor de la capa superficial de hormigón, el conjunto de barras de acero de la cimentación de hormigón son determinados por el usuario.

3. Además del lado cercano a la cinta transportadora, los otros tres lados están a aproximadamente 1 m de la máquina.

4. La fabricación del tanque de recolección de agua es para recolectar agua, también determinada por el usuario

5. La unidad es mm.





Parámetros técnicos de la prensa de filtro de banda:



Tipo		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Ancho del filtro (mm)		750	1000	1500	2000		2500	3000
Concentración de entrada de capacidad (s.s.1.5~2.5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volumen seco (kg/hr)		110～225	150～300	225～450	300～600		375～750	420～950
Contenido de humedad (%)		63～84.5	63～84.5	63～84.5	63～84.5		63～84.5	63～84.5
Potencia del motor (HP)		1.5	1.5	1.5	2.2		2.2	2.2
Dimensiones de referencia (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Peso (kgs)		2570	2920	3590	4490	5520		6220





Uso típico de lodos de la prensa de filtro de banda:



Tratamiento de aguas residuales urbanas, metalurgia y minería, planta de acero, planta de carbón, química, petroquímica, cervecería, teñido, curtiduría, fábrica de papel, etc.
