| Lugar de origen: | China. |
| Nombre de la marca: | TOPER |
| Certificación: | CE |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | Best factory price |
| Detalles de empaquetado: | Exportación de paquetes de madera estándar. |
| Tiempo de entrega: | 10-15 días laborables después de recibir su pago |
| Condiciones de pago: | Los datos de las operaciones de transferencia de los Estados miembros a través de la Unión Europea s |
| Capacidad de la fuente: | 200 juegos al mes para esta prensa de filtro industrial |
| área de filtración: | metro 10Square | Tamaño del externalr de la placa: | 505*505m m |
|---|---|---|---|
| Volumen de la cámara de filtración: | 151L | Número de placa de filtro: | 24pcs |
| Presión de filtración: | 0.6mpa | Descarga de la torta: | operación de dos trabajadores a mano |
| Potencia del motor: | 2200 W | Tipo de compresión: | Sistema hidráulico |
| Válvula de tensión: | 380V/220V /400-450V/Personalizado | Método de alimentación: | Alimentación central |
| Material de las placas: | Polipropileno reforzado | Tipo líquido de la descarga: | Flujo abierto o flujo cercano |
| Tipo de la descarga del producto de filtración: | Descarga manual | Medio de filtro: | tela filtrante |
| Condición: | Nuevo |

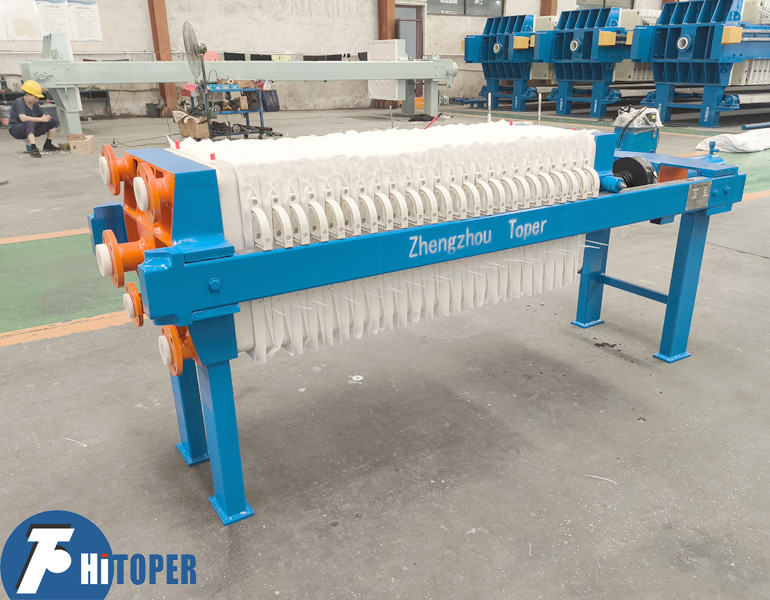

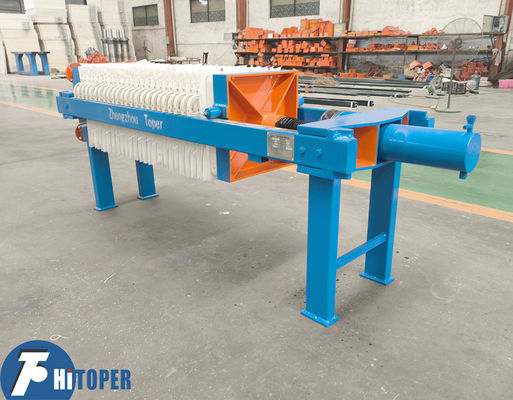

450x450mm Placa de compresión hidráulica Prensa de filtro industrial Función de separación sólido-líquido
Este equipo de prensa de filtrose utiliza en la separación sólido-líquido (contenido sólido es mejor de 5%-50%) de la suspensión de varipis. ampliamente utilizado en la minería, química. metalurgia, medicina, textil, alimentos, sal anorránica y otras industrias.

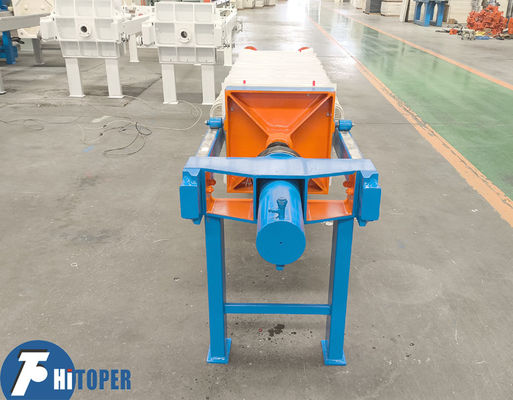

Estación hidráulica de este equipo de prensa de filtro:1. Unidad hidráulica, soldadura y sellado de acero al carbono. A. filtros de aire de bombas de aceite externas de la marca Shanghai Dazhong, con un mejor efecto de enfriamiento y fácil mantenimiento B.Valvas hidráulicas de la marca Shanghai HuadaoC. Tubo de aceite de alta presión (36Mpa, 1,5 m) y tubo de aceite de baja presión (22,4Mpa, 2 m), conexión suave estándar de China.
2. cilindro hidráulico, soldado con material 27SiMn tubo de acero sin costuras, diámetro interior y carrera es Φ120X400, presión de prensado es 18-20MPa.
3. Varilla de pistón, endurecimiento de frecuencia media con acero 45 #, la dureza de la superficie puede ser HRC48-50, y hay una cubierta de protección en el exterior.
Rayo principal de esta prensa de filtro industrial: Material de acero al carbono Q345 de alta calidad (longitud, anchura y grosor, tubo rectangular de 120×60×6 mm), diseño estructural soldado en caja,proceso automático de soldadura por arco sumergido con soldadura suave y hermosa.Todavía procesado con chorro de arena para eliminar el óxido y la piel de óxido, luego pintado con primer epoxi para obtener una mayor intensidad y resistencia a la corrosión,junto con la última protección de pintura anticorrosión de poliéster acrílico.
Cómo operar una prensa de filtro,
La mezcla sólida líquida se bombea en la prensa de filtro, que está compuesta por varias placas de filtro empotradas que forman cámaras.Las placas se apoyan en un marco de acero fabricado y se mantiene cerrado por una fuerza ejercida por un arco hidráulico montado en el marco de trabajo en el extremo de la máquina.
Cada placa de filtro está cubierta por un paño de filtro que retiene las partículas sólidas, pero permite que el líquido pase y salga a través de los puertos en la placa de filtro.
Las partículas retenidas se acumulan gradualmente en la superficie del medio filtrante y, después de un período de tiempo, finalmente forman un pastel sólido.
A medida que el pastel forma la presión dentro de la prensa de filtro, la presión aumenta a medida que el filtrado tiene que pasar a través del pastel ya parcialmente formado para salir de la cámara.Cada vez es más difícil continuar bombeando ya que la prensa no puede aceptar más sólidosEn este punto, la bomba de alimentación se acaricia con poca frecuencia y el flujo de filtrado de la prensa de filtro se ha reducido considerablemente o se ha detenido por completo.
En este punto o cuando se alcanza un tiempo o una presión de filtración predeterminados, se termina el ciclo y se descarga el pastel de filtro completamente formado.
Parámetro técnico de este equipo de prensa de filtro:
| El tipo |
Área de filtro (m2) |
Tamaño de la placa de filtro (mm) |
espesor del pastel de filtro (mm) |
Volumen de la cámara de filtro ¿Qué quieres decir? |
Número de la placa de filtro (PCS) |
Presión de filtración (MPa) |
Potencia del motor (KW) |
Peso (En kg) |
Dimensión (mm) ¿ Qué es esto? |
| Se aplicará el procedimiento siguiente: | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| Se aplicará el procedimiento siguiente: | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| Se aplicará el procedimiento siguiente: | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| Se aplicará el procedimiento siguiente: | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| Se aplicará el procedimiento siguiente: | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| Se aplicará el procedimiento siguiente: | 40 | 595 | 49 | 2788 | Se trata de un sistema de control de las emisiones de gases. | ||||
| Se aplicará el procedimiento siguiente: | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| Se aplicará el procedimiento siguiente: | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| Se aplicará el procedimiento siguiente: | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| Se aplicará el procedimiento siguiente: | 60 | 902 | 46 | 2980 | Se trata de un sistema de control de las emisiones de gases. | ||||
| Se aplicará el procedimiento siguiente: | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| Se aplicará el procedimiento siguiente: | 30 | 870 × 870 | 460 | 23 | 2580 | Se trata de un sistema de control de las emisiones de gases. | |||
| Se aplicará el procedimiento siguiente: | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| Se aplicará el procedimiento siguiente: | 50 | 748 | 38 | 3318 | Se trata de una serie de medidas que se aplican a las empresas de la Unión. | ||||
| Se aplicará el procedimiento siguiente: | 60 | 902 | 46 | 3712 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto | ||||
| Se aplicará el procedimiento siguiente: | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| Se aplicará el procedimiento siguiente: | 80 | 1210 | 62 | 4561 | Se trata de un sistema de control de la calidad. |
Diferentes series de nuestros productos-máquina de prensa de filtro como a continuación:
1Prensa de filtro automática controlada por programa
2Presión de filtro por membrana
3Prensa hidráulica para filtros de compresión
4Prensa mecánica de filtros de compresión
5Presione el filtro Jack
6- Prensa de filtración de placa y marco/cámara de hierro fundido
7Prensa de filtración de placas y marcos de acero inoxidable
8Presión de filtro de placas redondas
9Presión de filtro de pastel de algodón
10Prensa de filtro de cartón
11Presión de filtro de la correa DY
12Prensa de filtro de correa de alta presión DYX
13Prensa de filtración de cinturón rotativo DNY para engrosamiento/deshidratación por tambor
14Prensa de filtro de engrosamiento y deshidratación de triple cinta
